2.9 Rilievo e modellazione tridimensionale e prototipazione dell'Arco di Traiano a Benevento

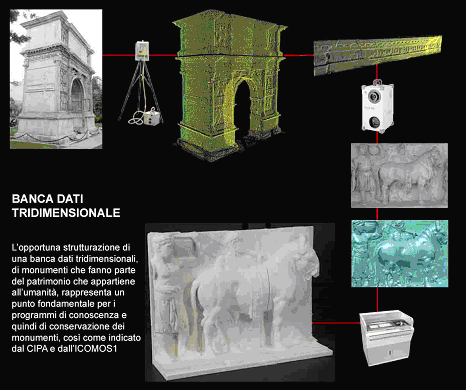

All’inizio del 2003 è cominciato un progetto di ricerca riguardante le superfici e la morfologia dell’Arco di Traiano a Benevento (che fu costruito tra il 114 e il 120 d.C. per celebrare l’imperatore) sviluppato dal Centro DIAPReM del Dipartimento di Architettura dell’Università di Ferrara. Il progetto di ricerca è stato condotto sulla base di un accordo tra la Soprintendenza Archeologica di Salerno, Avellino e Benevento e il Dipartimento di Architettura di Ferrara. Nel corso del 2000 la Soprintendenza Archeologica ha completato i restauri dell’Arco di Traiano e, sulla base di questi studi precedenti, sono stati definiti gli obiettivi del progetto di ricerca, che comprendevano: il rilievo dell’Arco mediante laser scanner 3D, la creazione di un modello digitale tridimensionale, una campagna di rilievi spettrofotometrici sulla superficie lapidea dell’Arco e la riproduzione tridimensionale mediante prototipazione solida di alcuni bassorilievi.
traiano-1traiano-2

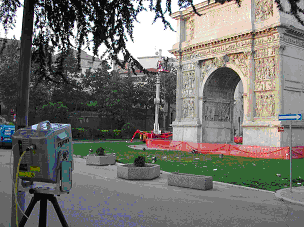

Il monumento è stato rilevato utilizzando due diversi strumenti di scansione tridimensionale impiegati simultaneamente (Cyrax 2500 basato su tecnologia a tempo di volo e Minolta VI-900 a triangolazione ottica); in questo modo l’organizzazione del rilievo è stata pianificata scegliendo lo strumento più appropriato. L’intero monumento è stato rilevato mediante Cyrax 2500 per ottenere il modello a scala architettonica; i dettagli della parte decorativa sono stati rilevati mediante Minolta VI-900. Le procedure e le metodologie di ricerca adottate si sono dimostrate utili per l’analisi storica, il controllo e il monitoraggio delle superfici architettoniche e decorative e per l’ottenimento di un data base metrico e interattivo in grado di fornire in ogni momento diverse informazioni inerenti l’oggetto rilevato. In particolare la precisione, la velocità di acquisizione dei dati metrici, la possibilità di utilizzare i dati di scansione per realizzare modelli 3D geometrici e solidi e di ricavare analisi strutturali, sono importanti procedure per lo sviluppo di queste tecnologie di rilievo integrate.
traiano-4traiano-5traiano-6
traiano-7traiano-8traiano-9
